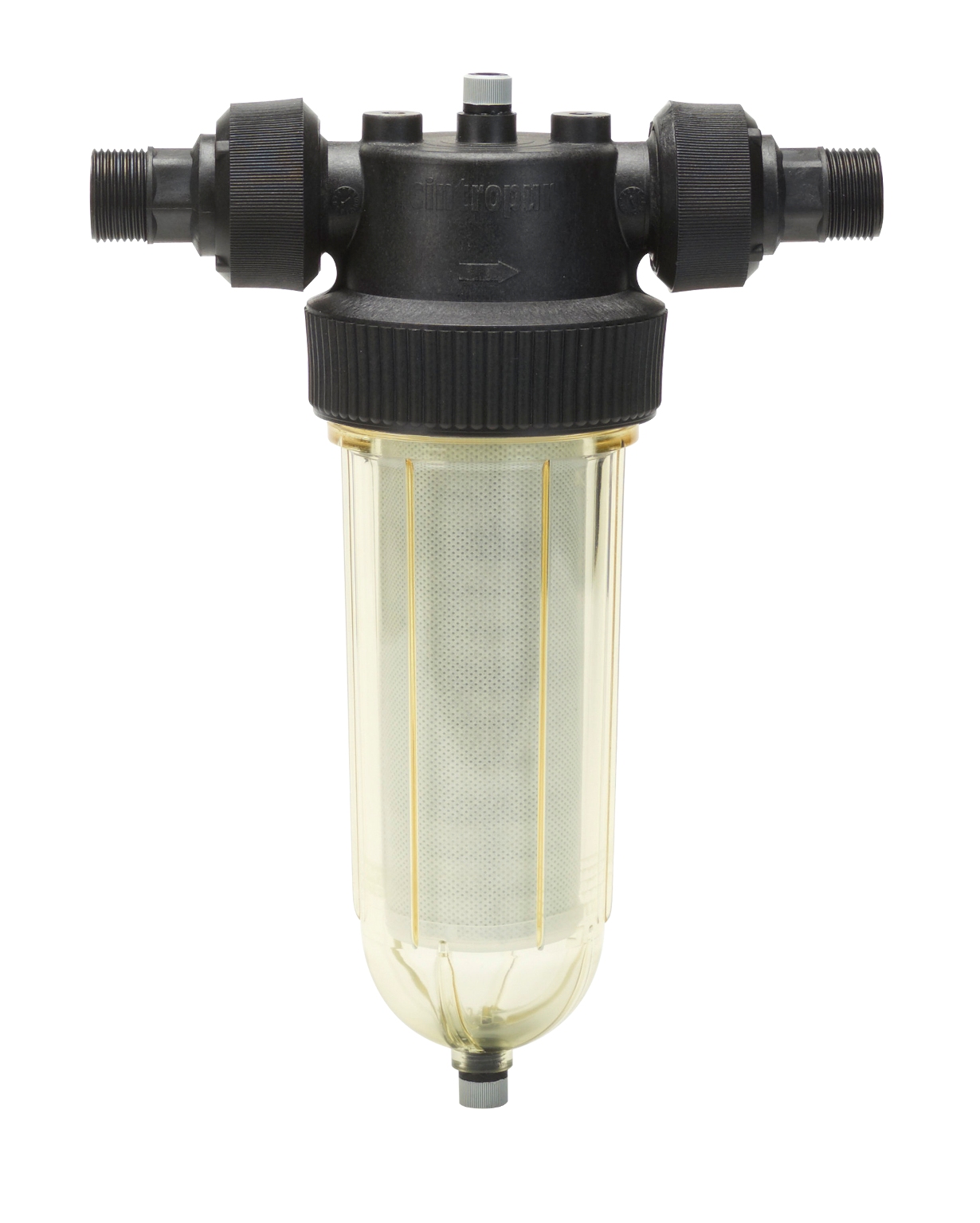

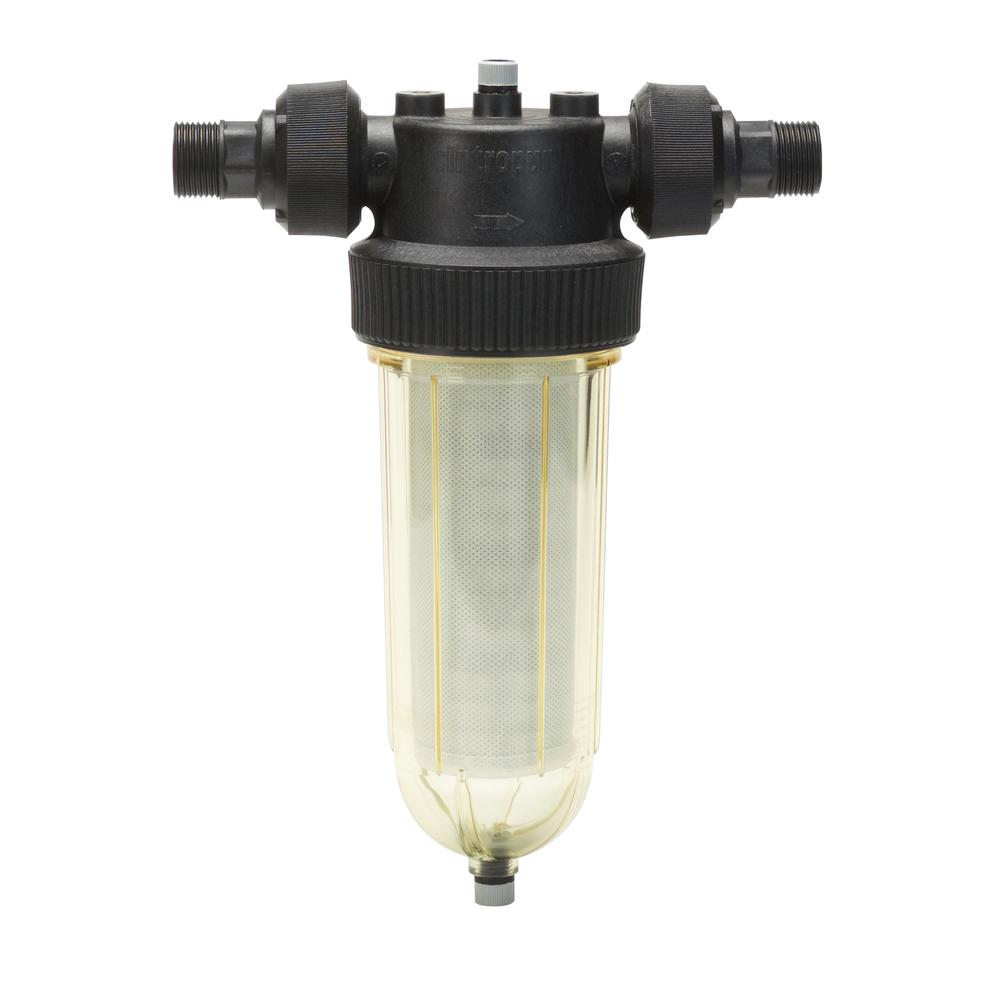

Cintropur vízszűrő NW25 1″-os csatlakozóval
Leírás és Paraméterek
Cintropur vízszűrő NW25 1″-os csatlakozóval jellemzői:
- 1 colos csatlakozás
- 5,5 m3/h átfolyás
- szűrőház térfogata: 0.85 dm3
- Szűrés 5 mikrontól 300 mikronig
NW18-25-32 & 25TE(-CTN)+ NW 32TE+ DUO (-CTN)+TIO
Összeszerelési, használati és karbantartási utasítások
1. Lehetséges alkalmazások
A CINTROPUR®NW 18 -25 -32 vízszűrő termékcsaládot a városi víz, esővíz, fúrt kútvíz, forrásvíz típusú tiszta, csak kis mennyiségű szuszpendált anyagot tartalmazó víz szűrésére tervezték.
Egyéb nem agresszív típusú folyadékok szűrésére is alkalmas. A lehetséges felhasználási területei : háztartási, ipari, közcélú és mezőgazdasági.
A szűrő készítéséhez használt anyagok alkalmasak a folyékony élelmiszerek szűrésére.
A 25 TE-CTN + NW32 TE + DUO-CTN + TIO aktív szénnel történő alkalmazása jól ismert a klórmentesítés, a szagok eltávolítása, az íz javítása, a peszticidek és herbicidek csökkentése terén.
2. Műszaki leírás
Az NW18 - 25 - 32 - 25 TE (-CTN) - 32 TE - DUO (-CTN) - TIO szűrők telepítésének és használatának meg kell felelnie az alábbi táblázatban megadott műszaki követelményeknek:
|
|
NW18 |
NW25 |
NW32 |
25TE- CTN |
32TE |
DUO- CTN |
TIO |
|
Csatlakozóátmérő |
3/4'' |
¾&1'' |
5/4'' |
1'' |
5/4'' |
¾''&1'' |
1'' |
|
Átlagos teljesítmény (m³/h) a következővel ΔP=0.2bar |
3.5 |
5.5 |
6.5 |
0.5* |
0.5* |
0.5* |
0.5* |
|
Üzemi nyomás (bar) |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
Maximális üzemi nyomás (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
Max. üzemi hőmérséklet |
50°C |
50°C |
50°C |
50°C |
50°C |
50°C |
50°C |
|
Tömeg (kg) |
1.1 |
1.2 |
2.1 |
1.3 |
2.1 |
3.2 |
2.6 |
|
Szűrő résméret |
25µ |
25µ |
25µ |
--- |
--- |
25µ |
25µ |
|
Rendelkezésre álló térfogat (liter) |
--- |
--- |
--- |
0.57 |
1.7 |
0.57 |
0.57 |
|
Szűrőterület(cm²) |
190 |
450 |
840 |
--- |
--- |
450 |
335 |
*ValuewithCINTROPUR aktivált szénnel
3. Összeszerelés és kezelés
· A szűrőket szakképzett személyzetnek kell a megfelelő eljárásokkal felszerelnie: a szűrőknek mechanikai feszültségtől mentesnek kell lenniük, a csővezetékek fel- és lefelé igazodva. A csatlakozók közötti távolságnak megfelelőnek kell lennie, hogy ne okozzon feszültséget vagy nyomófeszültséget.
· A CINTROPUR® vízszűrő ideális elhelyezése közvetlenül a berendezés bemeneténél van (a mérő vagy a szivattyú után). Ügyeljen arra, hogy a vízáramlás iránya megegyezzen a szűrőfejen lévő nyíl irányával.
· A nyomáscsökkentő hatékonyan csökkenti a tápfeszültségi nyomást, ha az meghaladja az üzemi nyomást. A vízütésgátló berendezés elengedhetetlen, ha ismert, hogy a létesítményben előfordulnak.
· A szűrőt teljes egészében, beépítésre készen szállítjuk. A szállított felszerelés tartalmaz egy 2 darab menetes csatlakozókészletet (kivéve a DUO-t, ahol 2 darab ¾" és 2 darab 1" méretű csatlakozó van), egy 25µ szűrőbetet (kivéve az összes TE modellt) és egy bontókulcsot a szétszereléshez.
· Az egyetlen elérhető opció a falra szerelés, a nyomásmérők a(2" csatlakozású szűrőszűrővel ellátott modellnél), a légtelenítő szelep ( minden szűrővel ellátott modellnél )
· Az opcionálisan mellékelt száraz nyomásmérők (0 - 10 bar) szabványos 1/8"-os menettel rendelkeznek.
· A nyomásmérő felszerelését a fejen lévő nyomásmérő furatok fúrása és bevágása után valósíthatjuk meg. Ebben az esetben a fali tartó nem szerelhető fel. Soha nem szabad a nyomásmérők helyét a fali tartó rögzítéseként használni!
· A fali tartó rögzítése a fejhez az erre a célra szolgáló két csavarral (M8-as imbuszfej) történik. Ezek enyhe meghúzása elegendő a jó tartáshoz.
· A menetes csatlakozások tömítettsége a kereskedelemben szokásos termékek bármelyikével elérhető. Azonban a Kolmatis által gyártott kender és paszta a legelőnyösebb. A szűrőcsatlakozón hagyjon szabadon egy menetfordulatot, hogy a szelep vagy a csatlakozó jó kiindulási helyzetet biztosítson a telepítéshez.
· A levehető csatlakozók használata lehetővé teszi, hogy a szűrő szükség esetén később könnyen eltávolítható legyen a berendezésből.
· A csatlakozó és a szűrőfej közötti tömítettséget egy tömítőgyűrű biztosítja; elegendő kézzel meghúzni. A fej és a pohár közötti tömítettséget egy tömítőgyűrű biztosítja: elegendő kézzel meghúzni. A kulcs a szétszereléshez szükséges.
· Ha a szelep opciót választja, a nikkelezett sárgaréz adapter gyárilag teflondugóval van ellátva.Ezt a szerelvényt (adapter + ¼'' szelep) kézzel kell a pohár aljára illeszteni. Az adapter külső menete és a pohár közötti tömítést egy O-gyűrű biztosítja; ennek a szerelvénynek (adapter + ¼'' szelep) a meghúzása az O-gyűrű legfeljebb ¼ fordulatával blokkolva a tálhoz képest.
· A szűrőszita hengeres tartója a két végén egy centrifugális pörgettyűvel és egy tömítőfedéllel van felszerelve. Ez utóbbi célja a tömítés biztosítása a szűretlen és a szűrt víz között.
· A szűrő karbantartásának megkönnyítése érdekében javasolt a szűrő előtt és után elzáró szelepek felszerelése.
· A TE - DUO - TIO modellek poharának feltöltését a kezelőanyaggal (aktív szén, polifoszfát stb.) megkönnyíti a függelékben megadott szabályok betartása.
· Van egyNW18TE típus.
4. Karbantartás
Az vízszűrő szétszerelése előtt zárja el a fel- és lefolyószelepeket, és engedje le a nyomást. Az ivóvízszűrő szűrőszitájának karbantartása és cseréje évente legalább kétszer javasolt.Az 5,10,25,50&100µ osztályú szűrők egyszeri használatra szolgálnak.Tisztításuk megváltoztatná a szálak szerkezetét, ezáltal a kiválasztott szűrőszálak rostjai lebomlanának és a szűrő törékenyebbé válna, ami szakadáshoz vezethet.
A 150 és 300 µm-es fokozatú nejlonszűrőket úgy tervezték, hogy tisztíthatók és újrahasználhatók legyenek.
Az aktivált szénnek aTE-DUO-TIO ivóvízzel működő modellekben történő cseréje 12 m3 -enként, egyéb esetekben pedig legalább 6 havonta szükséges.
A pohár menetének tisztának és zsírozottnak kell maradnia, hogy a vízszűró élettartama alatt könnyen felszerelhető és eltávolítható legyen. A fej és a pohár közötti tömítőgyűrűnek szintén tisztának és zsírozottnak kell maradnia a jó tömítés érdekében. A vízszűrőt úgy lett Tervezze, hogy 5 évente kicserélik. Az összes nyílásnak és O-gyűrűnek tisztának és maradéktalannak kell maradnia.
A szűrő minden alkatrészét, még ha csak kis mértékben sérült is, azonnal ki kell cserélni, hogy biztosítsa a jó teljesítményt nyomás alatt és a teljes szűrő vízzáróságát.
5. Garancia
A kiváló minőségű nyersanyagok kiválasztása a szűrő minden egyes komponensének gyártásához a legjobb garancia arra, hogy Ön hosszú évekig teljes elégedettséggel használhassa.
Ha azonban egy alkatrész gyártási hiba miatt meghibásodik, akkor az adott alkatrész garanciális cseréjére kerül sor.
A CINTROPUR-termékekkel kapcsolatos további információkért látogasson a www.cintropur.com weboldalra
Nyomásveszteség táblázat
