Definíció A szivattyú folyadék szállítására szolgáló gép. A szivattyú olyan áramlástechnikai gép (munkagép), amely mechanikai energia felhasználásával megnöveli az általa szállított közeg (folyadék vagy gáz) munkavégző képességét. Ennek megfelelően a szivattyú egy energia-átalakító egység, mivel a mechanikai energiát átalakítja hidraulikus vagy pneumatikus energiává.
Fajtái:
- Centrifugál szivattyúk
-
A centrifugál szivattyúk olyan hidraulikus gépek, amelyek folyadékok szállítására szolgálnak. A működésük az áramlás kinetikus energiájának átalakításán alapul. A folyadék áramlása a szivattyú központi tengelye körül kialakított spirális kamrában történik. Ezt a kamrát impellernek nevezett forgó rész tartalmazza, amely forgásával az áramlás kinetikus energiája növekszik.
A szivattyú bemeneténél az impeller forgatásával a folyadék áramlási sebessége növekszik, és a centrifugál erő hatására a folyadék áramlása a spirális kamrából a kimeneti csőbe irányul. Az impeller által okozott áramlásirány megfordítható, és így a szivattyú szívóoldaláról a folyadékot az impellerbe vezethetjük be.
A centrifugál szivattyúknak többféle típusa létezik, és a különböző típusok eltérő impeller konstrukcióval rendelkeznek, amelyek befolyásolják a szivattyú adott áramlási és nyomási viszonyok melletti hatékonyságát. A szivattyúk közötti választás során figyelembe kell venni a szállítandó folyadék típusát, mennyiségét, nyomásigényét és hőmérsékletét.
A centrifugál szivattyúk alkalmazása széles körű, és például az iparban, az építőiparban, az élelmiszeriparban, a mezőgazdaságban és a vízellátásban is használatosak. A centrifugál szivattyúk általában megbízható és hatékony működést biztosítanak, azonban szükséges az időszakos karbantartásuk és a kopó alkatrészek rendszeres cseréje is.
-
- Térfogatkiszorításos szivattyúk
- A Térfogatkiszorításos szivattyúk olyan hidraulikus gépek, amelyek folyadékok vagy gázok szállítására szolgálnak. A működésük a szivattyú kamrájában elhelyezett mozgó alkatrészek által előidézett térfogatkiszorítás alapján történik.
Centrifugál szivattyúk fajtái
- Normálszívású (ráfolyásos üzem): nyomásfokozás, vízellátás
- Vízszintes tengelyű pl: ESPA Prisma
- Függőleges tengelyű pl: VS, Grundfos Hydro-Multi - Önfelszívó (max.: 9 méterig!): tartályból, kútból; pl: locsolás
- Jet (venturi) CAM; SM 98-5
- Önfelszívó szelepes ESPA Aspri
- Szárazbeépítésű
Centrifugál szivattyúk fajtái Egy hermetikusan lezárt, a szivattyútesthez csatlakoztatott motorral rendelkező eszköz, amelyet egészében lemerítenek a víz alá. Pl.: fúrt, vagy ásott kútba (tartályba) telepíthető szivattyúk
- Fúrt (Φ 100/125) kútba: DAB Ameira 4”
- Ásott kútba, vagy tartályba: ESPA Acuaria (köpenyhűtés)
Búvár Centrifugál szivattyúk fajtái Szennyezett, vagy szennyvízszivattyúk
- Vortex (örvény): ESPA Drainex, DAB FekaVS
-
A Vortex szivattyúk olyan folyadékszivattyúk, amelyek a folyadék áramlását a fluidum belső forgó mozgásával érik el, ami a vortex kialakulását eredményezi. A Vortex szivattyúk az alacsony és közepes nyomású folyadékok szállítására alkalmasak, és számos ipari alkalmazásban használják, például klímaberendezésekben, hűtőkben, hűtőtoronyokban, valamint különböző folyamatipari alkalmazásokban.
A Vortex szivattyúk előnyei közé tartozik az egyszerű kialakítás, a kis méret, a magas hatékonyság és a hosszú élettartam. A szivattyúk általában csendesek és vibrációmentesek, ami különösen fontos lehet az érzékeny környezetben történő alkalmazásokban.
Azonban fontos megjegyezni, hogy a Vortex szivattyúk nem alkalmasak magas viszkozitású folyadékokhoz vagy nagy szilárd anyag tartalmú folyadékok szállításához. Ezenkívül a Vortex szivattyúk alacsonyabb hatásfokkal rendelkeznek, mint például a centrifugális szivattyúk, ezért az alkalmazásuk előtt fontos megfontolni a szivattyú megfelelőségét és hatékonyságát a konkrét alkalmazásban.
-
- Aprítós (vágókéses): DAB Grinder, ESPA Vigicor ….stb.
- Merülőmotoros (~ búvár) Szivattyú(k)
Helyi adottságok felmérése (víznyerés helyzete, fúrt,- vagy ásott kút, ciszterna...stb)
- Mit kell szivattyúzni (Víz? Milyen víz: ivóvíz, RO víz, ásványvíz, termálvíz, esővíz, szennyvíz,..?)
- Honnan? Hová?
- Vízszint helyzete, (pl: nyugalmi/üzemi vízszint, maximálisan kivehető vízmennyiség)
- Víz minősége: homoktartam (g/m3), keménység, vas,- mangán tartam, hőmérséklet, pH, …stb.
- Gépészeti elhelyezés lehetőségei (akna, pince, elektromos áram…stb.)
- Meglévő csővezeték anyaga, keresztmetszete, hossza, szerelvények
Ajánlatkérőtől/megrendelőtől kell beszerezni az információkat.
Adottságok
- Szivattyú(k) kiválasztása Igények Mi a feladat/elvárás?
- Szükséges nyomás/térfogatáram?
- Munkapont meghatározása: tervezői feladat!
- Szakaszos, vagy folyamatos üzem?
- Automatikus, vagy kézi üzemeltetés?
- Fokozott üzembiztonság: ikerszivattyús rendszer
- Speciális igények, pl: állandó (konstans) nyomás
- inverteres rendszerek
- OTH engedély; távfelügyelet, robbanásbiztos (ATEX) kivitel, …stb.
- Komplex igények, pl: kútból tározóba, tározóból vízkezelőre, vízkezelő után nyomásfokozás….
Műszaki és gazdasági kérdések: a legjobbat a legolcsóbban?
Ajánlatkérőtől/megrendelőtől kell beszerezni az információkat.
Szivattyúk jellemző paraméterei

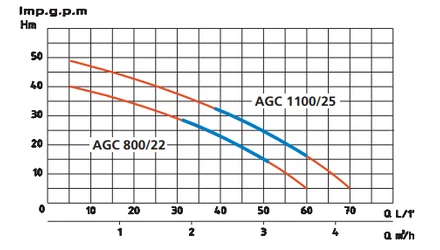

1. Q: Térfogatáram (liter/perc; m3/óra) – H: Emelési magasság (méter; bar)
Első és utolsó 10-15%-on nem üzemelhet tartósan!
1. Hatásfok görbe
2. Teljesítményfelvételi görbe
3. NPSH (Net Pozitiv Suction Head) Termékismertetőben található adatok. „Aki nem beszél Q-H jelleggörbéről, az nem szivattyúról beszél.”
Szivattyúk jellemző paraméterei
Elektromos adatok
1. Fázis: 230V, vagy 400V
2. Felvett,- leadott teljesítmény (P1 , P2) kW
3. Névleges áramfelvétel Amper
4. Üzemi kondenzátor kapacitása µF (230V esetén)
5. Max. indítás/óra
6. Fordulatszám
Termékismertetőben, adattáblán található adatok.
Szivattyúk jellemző paraméterei
1. Szállítható közeg meghatározása (pl: tiszta víz)
2. Szállítható közeg max. hőfoka (ált. 30-50 C)
3. Védettség – első szám: idegen testek elleni behatolás, második szám: víz elIeni védettség, IP44, IP54 (szárazbeép.), IP68 (búvár)
4. Szigetelési osztály – tekercs zománcozásának hőállósága, ált. F szig.o.
5. Maximális homoktartalom – ált. 20 – 60 g/m3, kivétel Ameira szivattyúk, ahol 150 g/m3
6. Szívó és nyomócsonk átmérő, pl: 1”, 5/4”, 6/4”, 2” (belső menetes)
7. Geometriai méretek
Termékismertetőben, adattáblán található adatok.
Emelési/szállítási magasság
H = Hg: Tényleges geodetikus emelési magasság
Hv: Veszteség magasság (csősúrlódás + idomok + szerelvények) H (méter) ráfolyás szívó üzemmód
Munkapont meghatározás
„A szivattyú Q-H jelleggörbéje és a Telep HT(Q) jelleggörbéjének a metszéspontja a munkapont: M. • Szivattyú HT(Q) jelleggörbéje a Q = 0-nál a telep Hg geodetikus emeléséből indul.
A veszteségek (egyenes csőszakaszok, elzáró szervek, idomdarabok a szivattyú szívó és nyomó vezetékében) jó közelítéssel Q négyzetével arányosan nőnek, ezért HT(Q) lényegében parabola.
A tervezésnél a munkapontot általában olyan vízmennyiség tartományba helyezik, ahol a szivattyú jó hatásfokkal üzemel.
Kiegészítők
Hidroforok
- Álló kivitel
- Fekvő kivitel
HK AStay tartályok
- Esővíz (kék)
- Szennyvíz (fekete)
- (Ivóvíz (fehér)) –még nincs hazai minősítése
- 2 – 50 m3 méretek - Sorolhatóak >>Föld alá telepítendők
