Acqua Brevetti Bravo vízszűrő 1"
Leírás és Paraméterek
Acqua Brevetti Bravo vízszűrő 1"
- Kis méretű mechanikus előszűrő
- Leeresztő szeleppel
JELLEMZŐK
A Bravo egy kis méretű mechanikus előszűrő szennyeződésleeresztő szeleppel.
A Bravo az EN 10226-1 és EN 228-1 szerinti menetekkel ellátott sárgaréz fejjel, Grilamid® (nagy szilárdságú poliamid) szűrőpohárral és beépített leeresztő csappal készül. A szűrőbetét rozsdamentes acélból készül, és o-gyűrűs tömítéssel ellátott műanyag perselyre van rögzítve. A szűrőpatron speciális szerkezete ellenáll a nyomásütésnek, kiküszöböli a deformáció és a zúzódás problémáit.

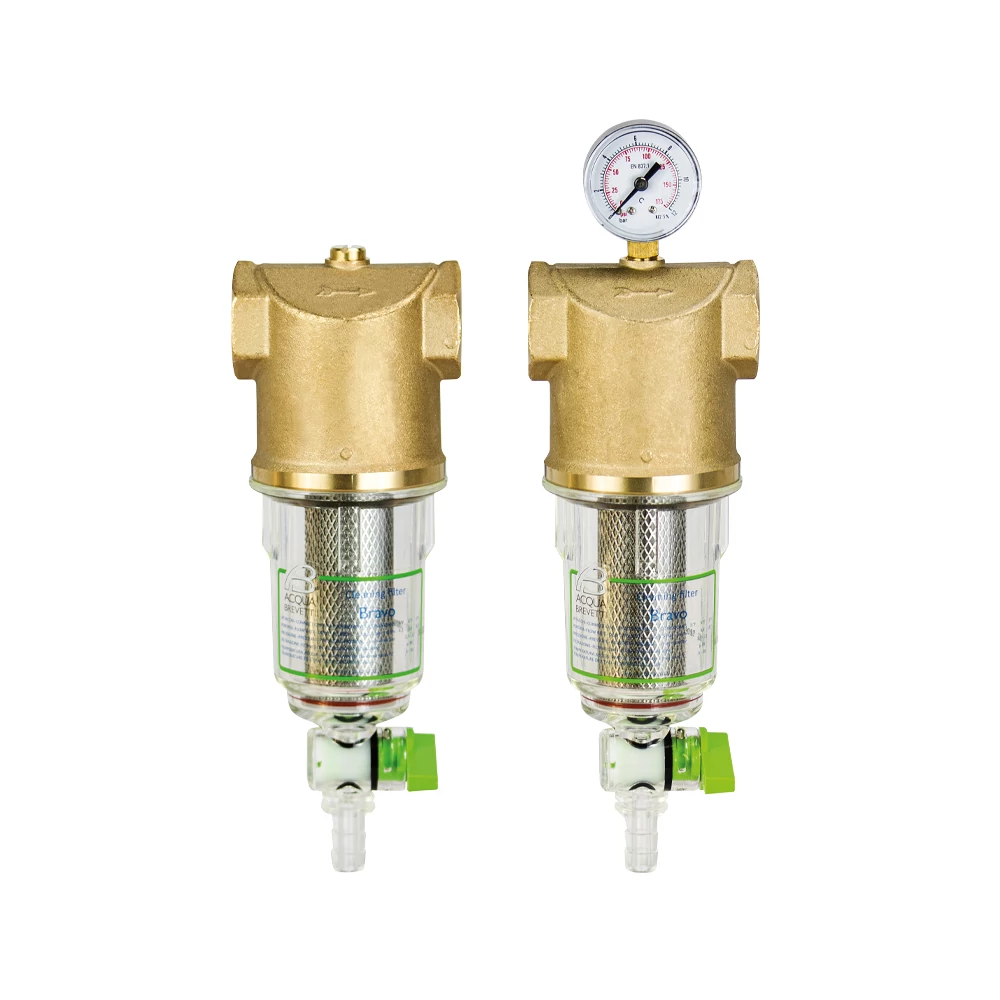

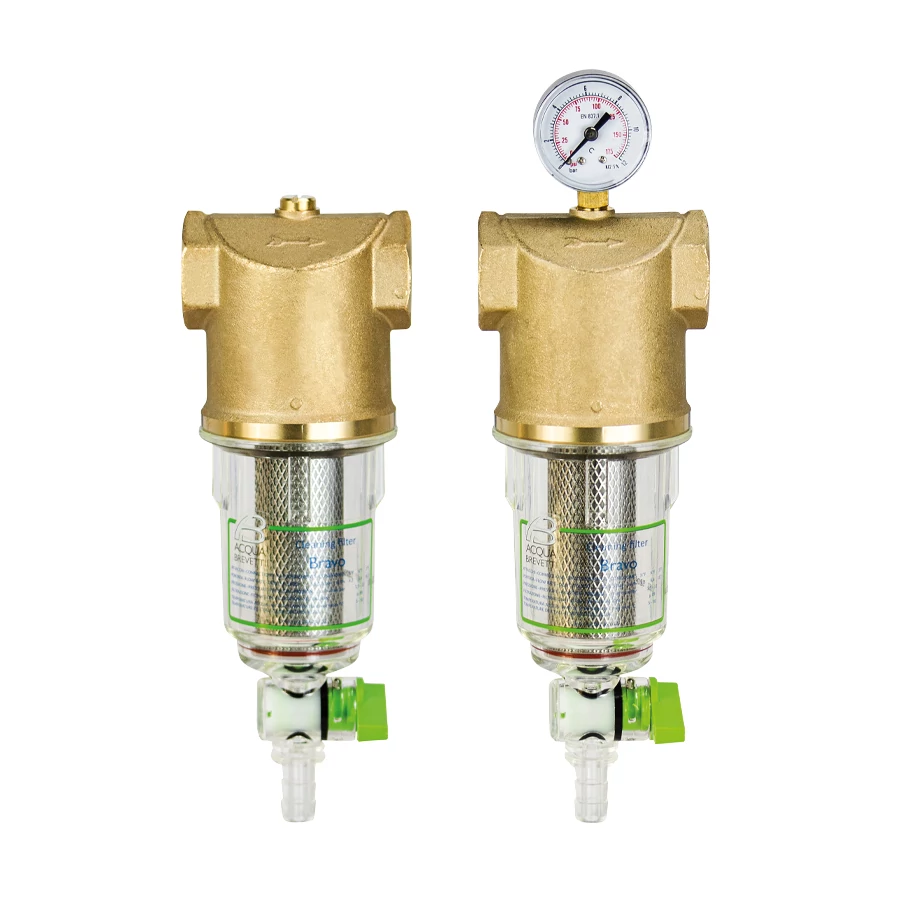

A Bravo két modellben kapható: nyomásmérővel vagy anélkül (mérési tartomány 0-12 bar).
A nyersvíz szűrése a bemenet (IN) és a kimenet (OUT) között történik a rozsdamentes acél szűrőbetéttel.
A Bravo műanyag kulccsal rendelkezik a pohár kinyitásához és egy kézkefével a tisztítás megkönnyítéséhez.
|
|
|
|
|
Rozsdamentes acél szűrőbetét, AISI 304, EN 10226-1 |
EN 228-1 szabványok szerinti o-gyűrűs tömítéssel van ellátva |
Nyitókulcs és becsípett persely. praktikus kefe a szűrő tisztításához. |
A CSOMAG TARTALMA
A Bravo szűrő kartondobozba van csomagolva; a szűrőfej bemeneti és kimeneti csatlakozásai tömítősapkákkal vannak ellátva, amelyek megakadályozzák a szennyeződést; A telepítés előtt el kell távolítani őket.
A standard ellátás tartalmazza a Bravo szűrőt, a szűrőpohár nyitó kulcsát, a patron tisztításához szükséges kefét, használati utasítást - karbantartást - összeszerelést - telepítést (beleértve a megfelelőségi nyilatkozatot is).
|
Kód |
Csatlakozás |
Átfolyás (Δp = 0,5 bar) m3/h |
Szűrési tartomány μm |
Min/max nyomás bar |
||
|
FT310 |
½” F |
4,2 |
100 |
1,5 - 12 |
||
|
FT312 |
¾” F |
6,6 |
100 |
1,5 - 12 |
||
|
FT314 |
1” F |
8,7 |
100 |
1,5 - 12 |
||
Megjegyzések: 50 mikronos szűrési tartomány kérésre
Megrendelések esetén adja meg a szűrés tartományt a megjegyzés rovatban.
TELJES MÉRETEK MM-BEN KIFEJEZVE
|
|
| PÉLDA A TELEPÍTÉSRE | Magyarázat |
|
1. Nyersvíz-bevezetés 2. Fő vízmérő 3. Nyomáscsökkentő (ha van) 4. Szakaszoló (ha van) 5. Elzáró szelep 6. Mintavételi pont 7. Megkerülő szelep 8. Bravo szűrő 9. Kezelt víz kimenet 10. Leeresztő |
|
Első év |
Második év |
Harmadik év |
Negyedik év |
Ötödik év |
||||||
|
PATRON Megnyitása/Tisztítás |
PATRON Megnyitása/Tisztítás |
PATRON Megnyitása/Tisztítás |
PATRON Megnyitása/Tisztítás |
PATRON Megnyitása/Tisztítás Szükség esetén a készülék módosítsa |
||||||
|
Tisztítás
Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap -ot. |
Tisztítás
Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap -ot. |
Tisztítás
Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap -ot. |
Tisztítás
Évente vagy olyan inaktív időszakok után, amelyek meghaladják 30 nap -ot. |
Tisztítás
A szűrőpatron cseréje Évente vagy olyan inaktív időszakok után amelyek meghaladják 30 nap -ot. |
||||||
ALKATRÉSZEKPos. |
Kód |
Megnevezés |
|
|
Q.ty |
|||||
|
1 |
23022002 |
Nyomásmérő D. 40 / 0-12 bar |
|
|
1 |
|||||
|
2 |
99004007 |
O. gyűrűs készlet Bravo szűrő |
|
(n° 2 pieces) |
1 |
|||||
|
3 |
99009001 |
Patron szerelvény 89 μm o. gyűrűvel |
|
(standard) |
1 |
|||||
|
99009003 |
Patron szerelvény 50 μm o. gyűrűvel |
|
|
1 |
||||||
|
4 |
99004003 |
Akna szerelvény o. gyűrűvel és leeresztő csapteleppel |
|
|
1 |
|||||
|
5 |
01022018 |
Kulcs a nyitásához |
|
|
1 |
|||||
| Márka | Acqua Brevetti |
